Подключение посудомоечной машины своими руками к отливу и водопроводу

Утомительный процесс мытья посуды взяла на себя техника. Производители комплектуют свое оборудование всем необходимым, чтобы подключение посудомоечной машины к канализации и водопроводу было простым. Правильно выбрав место, посудомойку сможет подключить своими руками даже домохозяйка. Соединения в отдельно стоящих моделях и встраиваемых одинаковое. Проще установить настольную посудомойку, даже на даче без водопровода.

Подготовительные работы

Перед покупкой посудомоечной машины решите вопрос, где ее установить и к чему подсоединить. Шланги и провод на всех моделях имеют стандартную длину — 150 сантиметров. Учитывая ширину самой посудомойки и необходимость провисания шлангов, расстояние до труб отлива и водопровода должно быть более 1 метра.

Иллюстрация 1

Разработчики кухонной мебели создают секцию для посудомоечной машины рядом с раковиной. Это оптимальный вариант для размещения оборудования. Пол должен быть прочный и ровный. При перекосе и вибрации сработает система аварийного отключения.

Для подключения посудомоечной машины необходимо купить:

  • фильтр грубой очистки;
  • запорный кран;
  • сифон со штуцером;
  • тройник на водопроводную трубу;
  • розетку с заземлением;
  • дугообразную полимерную вставку для крепления шланга;
  • хомут;
  • ФУМ-ленту.

Из инструмента понадобится крестовая отвертка и разводной ключ №1 – маленький.

Порядок подключения посудомоечной машины

Посудомоечные машины выпускаются разных типов:

  • встраиваемые;
  • частично встраиваемые;
  • отдельно стоящие;
  • настольные.

Изображение 2

Первые 3 вида напольные и подключаются одинаково. Маленькие, как микроволновка модели, имеют свои особенности.

Учитывая сложность доступа и безопасность работы, специалисты рекомендуют следующие правила установки и подключения:

  1. Проверить соответствие крепления на стенках секции и посудомойке. При несовпадении переставить с помощью крестовой отвертки упоры на стенках ниши.
  2. Подсоединить к канализации.
  3. Подключить посудомойку к водопроводу.
  4. Включить вилку в электрическую розетку.
  5. Провести тестирование. Если тестовый режим не предусмотрен программой, включить на несколько минут и проверить подачу и слив воды, герметичность стыков.
  6. Поставить посудомойку на место, выставить по уровню.

После этого можете загружать посуду и мыть.

Проведение работ в другой последовательности бессмысленно. Если подключите воду раньше отлива, значит не будете иметь возможность сразу проверить работоспособность и нельзя случайно открыть кран. Подсоединение к электросети даже с хорошим заземлением не уменьшает риск удара током.

Подключение к канализации

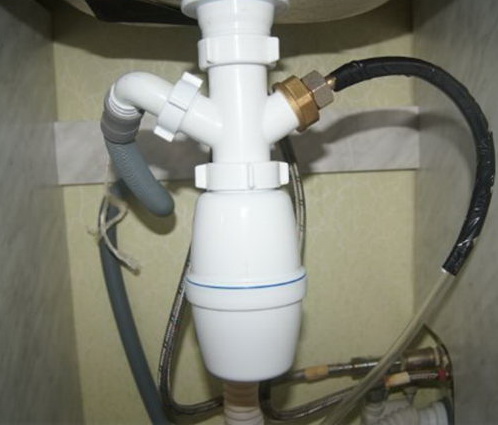

Оптимальный вариант для установки посудомоечной машины своими руками – подключение под мойкой кухонного сифона с патрубками. Он не пропускает запахи с канализации. Гладкая поверхность пластика не задерживает частицы мусора, сводит к минимуму образование засоров. К отводку – патрубку со штуцером, расположенным в верхней части, легко подключать посудомойку и стиралку.

Картинка 3

Практичнее брать сифон с 2 патрубками. Тогда в любой момент за несколько минут можно присоединить к отливу и стиральную машину.

От мойки отсоединяется хенка – гофрированный шланг — и прикрепляется к нижней выводной части сифона. Резиновое уплотнение желательно заменить на новое. Верх сифона крепится снизу к сливному отверстию мойки. Уплотнительное кольцо продается в комплекте. Усилие приложить потребуется небольшое, можно помочь разводным ключом.

Если под раковиной стоит старое чугунное колено, то его надо заменить сифоном. Деталь прочная, но свой срок отслужила. Чугун имеет шершавую поверхность и способствует образованию засоров.

Подключение к патрубку имеет 2 варианта, зависит от модели посудомойки.

  1. Хенка с помощью специального резинового уплотнения вставляется в патрубок. Шланг отлива машинки желательно поместить в полимерную вставку и зафиксировать на стене, создав воздушный затвор. Верхняя точка хенки должна быть на высоте 40–50 см от пола. В случае резкого изменения давления в канализации, она предотвратит отсос воды из машинки и попадание в нее стоков и запаха.
  2. Шланг отлива машинки одевается на штуцер патрубка и затягивается хомутом. Патрубок должен быть направлен вверх. Штуцер, согнутый под прямым углом, смотрит вниз. Для обеспечения водяного затвора, по аналогу воздушного в 1 варианте, делается провисание шланга примерно на 20 см по высоте.

Обратите внимание на уплотнительную шайбу для подсоединения в патрубков. Она должна входить в комплект посудомоечной машины. Некоторые производители, например Bocsh, делают их односторонними. При неправильной установке через несколько циклов может образоваться протечка, и аварийная система отключит машинку.

Изображение 4

При установке посудомоечной машины на большем расстоянии, следует удлинить гофрированный отливной шланг. Можно сразу, вместе с машиной, купить нужной длины и заменить его полностью.

Второй вариант проще в исполнении. Покупается однотипный шланг и соединительная муфта. Хенка стыкуется и подключается к отливу.

Врезка в канализационную трубу

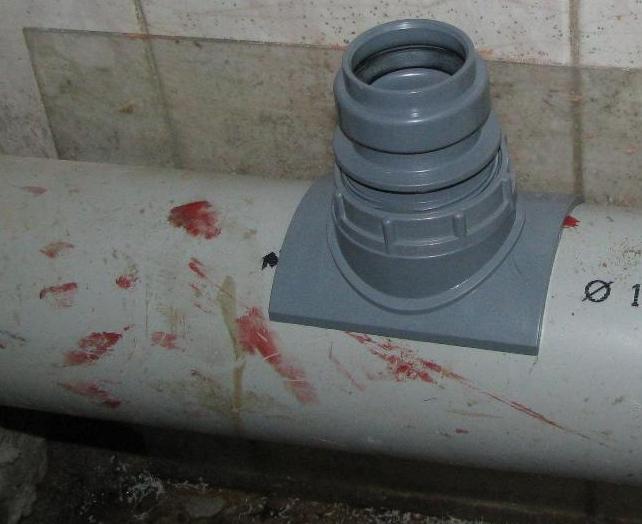

Если расстояние до мойки большое, но рядом расположена труба канализации, можно врезаться в нее. С этой работой женщине справиться сложно, нужна мужская сила, навыки работы болгаркой и паяльником для соединения пластиковых труб. Приобретается тройник по диаметру трубы отлива с патрубком под хенку. Часть канализационной трубы вырезается, впаивается тройник. К патрубку подсоединяется отливной шланг через прокладку или штуцер.

Иллюстрация 5

При врезке в стояк, тройник выбирается с наклонным патрубком, направленным вверх. В горизонтальную трубу канализации ставится тройник с прямым патрубком, направленным вверх.

В старых домах сохранились чугунные стояки. Оптимальным вариантом будет заменить их пластиковыми. В противном случае подключением должен заняться профессионал со специальным оборудованием.

Слив в настольных моделях

Иногда сливной шланг просто укладывают в мойку, без подключения к канализации. Для напольных моделей такой вариант имеет ряд отрицательных последствий:

  • насос быстро выходит из строя, качая на большую высоту;
  • в случае засора и протечек автомат аварийного отключения не сработает;
  • шланг может соскользнуть и кухня будет залита водой.

Картинка 6

Настольные модели располагаются на столешнице кухонного гарнитура или на полке в шкафу. Вывод отлива выше уровня отверстия слива мойки. Их можно подключать к канализации и просто уложить хенку в раковину и закрепить ее.

Подключение к водопроводу

Простой способ подключения к водопроводу, когда под смесителем можно поставить тройник с запорным краном. Он представляет собой небольшой отрезок трубы с наружной резьбой для присоединения к трубе и внутренней для соединения со смесителем. Отводок имеет шаровый кран и подсоединяется к шлангу подачи воды посудомойки. Порядок действия:

  1. Отключить воду и сбросить давление, открыв кран.
  2. Отсоединить трубу подачи холодной воды от смесителя.
  3. Установить тройник. На наружные резьбы намотать ФУМ-ленту в 7–10 слоев. Если при закручивании фумка будет задираться, перемотать в другую сторону. Использовать разводной ключ.
  4. Если на тройнике нет крана, то он присоединяется к нему первым. Затем устанавливается фильтр грубой очистки воды, крепится шланг посудомойки.
  5. Открывается вода и проверяется герметичность соединений.

Изображение 7

Для тех, кто впервые занимается подсоединением к водопроводу: ФУМ-лента представляет собой белую эластичную полоску, как изолента, но без клеевого слоя. Ее можно заменить герметиком и синтетической паклей. Стоимость у них только выше и работать сложнее.

На конце водяного шланга машины у большинства моделей расположен магнитный клапан аварийного отключения. Надо заранее предусмотреть, чтобы он поместился под мойкой.

Если подключиться к водопроводу под смесителем не получается, надо врезаться в трубу. Для этого используют тройники. Их ставят, как и в случае с канализацией, на место вырезанного фрагмента водопровода. Соединяют сваркой или паяльником, в зависимости от материала труб.

Иллюстрация 8

Специалисты не рекомендуют подключать посудомойку к горячей воде!

Отказаться от этого стоит по следующим причинам:

  • она значительно грязнее, требует дополнительной фильтрации;
  • температура воды в системе меняется и не соответствует нужной для работы машины;
  • горячая вода обходится дороже, чем электроэнергия, затрачиваемая на нагрев посудомойкой;
  • машина быстрее выходит из строя, программа отказывает.

Подключать к горячей воде можно только модели, в паспорте которых указан, что это возможно. Но даже такие посудомойки стабильнее и дольше работают от холодной воды.

Установка посудомойки на даче без водопровода

В сельской местности обычно нет водопровода. Это не причина отказаться от посудомоечной машины. Необходимое давление создает емкость с водой, поднятая на высоту 2,5–3 метра. Достаточно поставить на чердаке накопительный бак и подключить к нему шланг для подачи воды в машину.

Иллюстрация 9

При заборе воды из скважины и колодца, перед насосом, качающим воду в бак, надо ставить дополнительные фильтры.

Отлив выводится в раковину или трубу септика. Подойдет даже выгребная яма. Надо только сделать изгиб сливного шланга, создав водяной затвор от попадания неприятного запаха в посудомойку.

Подключение к электросети

Вилка вставляется в розетку с заземлением, если такая имеется рядом. В противном случае надо вызывать специалиста, чтобы он подвел проводку и установил нужную розетку, заземлив ее. Самостоятельно заниматься электрическими сетями непрофессионалам нельзя. Неправильное подсоединение грозит замыканием и пожаром.

Картинка 10

Некоторые специалисты советуют подстраховаться и установить систему УЗО. Она нужна в том случае, если напряжение в сети нестабильно, когда в доме есть дети и постоянно приходится отключать приборы.

Завершение установки

Посудомоечную машину перед установкой на постоянное место сначала надо протестировать. Если такого режима нет, просто запустить на полчаса в режим полоскания.

Если все работает нормально, протечек нет, вода сливается, то оборудование ставится на свое место. Затем по уровню проверяется правильность установки. Между задней панелью посудомойки и стеной должен быть просвет более 5 см. Это необходимо для вентиляции воздуха.

Последнее действие – закрепить встраиваемую и частично встраиваемую модель в секции.
